300块的“便携”显示器

贫穷使人折腾

字数统计: 895阅读时长: 3 min
2019/11/11 Share

事情是这样的,暑假买了台ns准备玩剑盾,可是奈何火纹里面的妹子太waifu了,结果就造成了假期买游戏地址填到了学校开学才能玩的问题。

不过没问题,我的垃圾笔记本是外星人啊,有hdmi in接口!开学一样可以玩tv模式!

直到我开学把hdmi线怼到电脑屁股后面的时候发现根本没有一点反应,一脸问号的去搜索之后。

qnmd傻逼戴尔,什么有用砍什么。

无奈去看看便携显示器的价格,结果发现抢钱哦。

个破ns输出最高才1080p,2k,4k有个鸡掰用。

说白了还是穷,钱力不够劳动力来凑,我自己做个显示器不就完了吗,反正大学就剩两年了,凑合凑合好了呀。

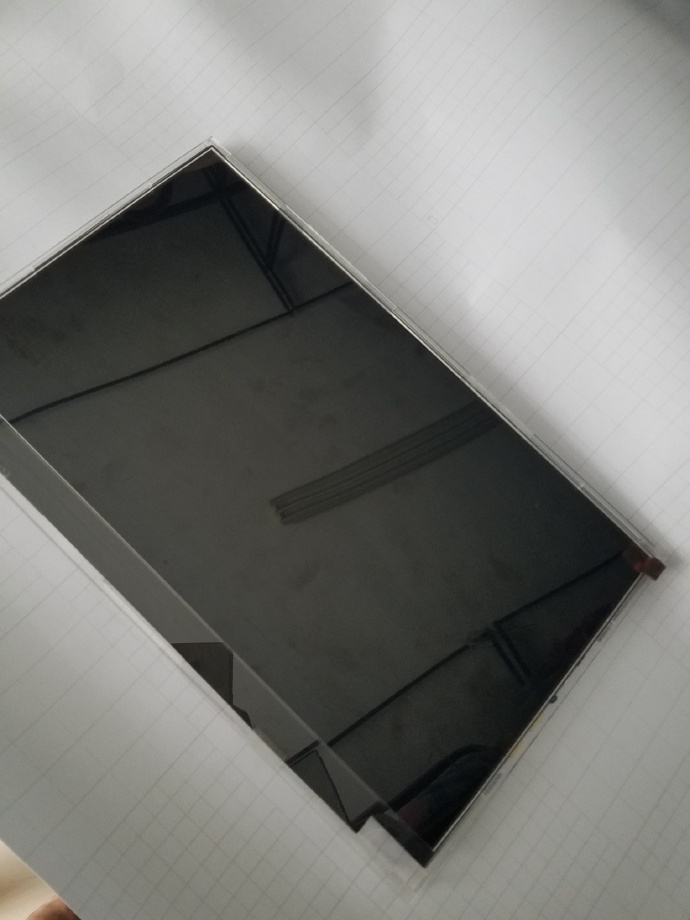

面板的选择:

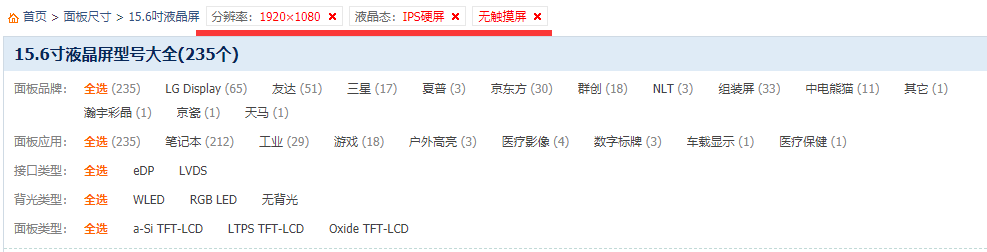

组装屏幕最重要的就是选择面板了,面板的规格尺寸等筛选可以在屏库网中进行。

我们制作的屏幕用途为ns使用,所以,首先确定的参数为分辨率1920*1080,ips硬屏(还有其他选项吗)。

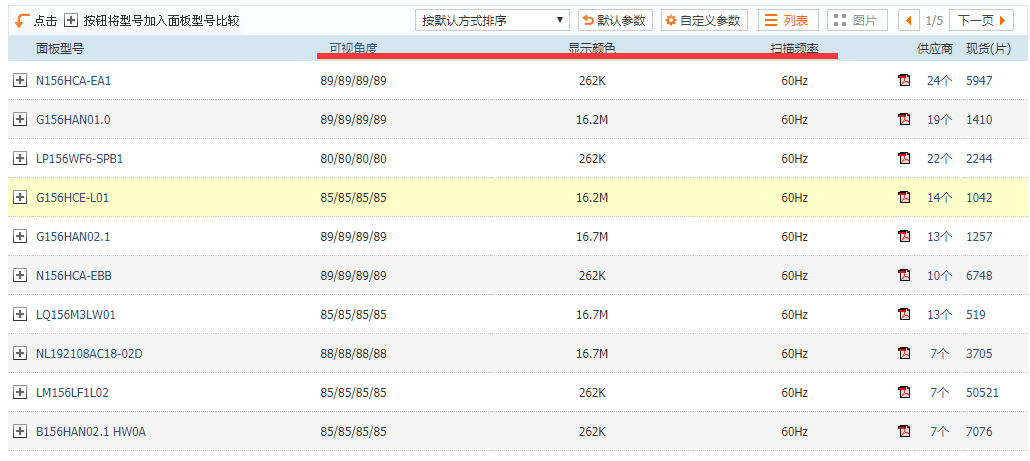

筛选参数的设定为可视角度,显示颜色,扫描频率。

因为ns最高刷新率才为60hz,所以这样就能更直观的选择面板了。

驱动板的选择:

驱动板市面上基本上只有两款(非4K),超薄双hdmi以及厚版,我这里为了做的显示器成品更薄选择了超薄款。

外壳方案:

网上有很多外壳方案,积木,回收笔记本外壳,纸盒。

而我为了窄边框/轻薄这上面的办法都无法实现,所以我设定了两个方案。

亚克力板定制外壳 or 3d打印。

很快我就发现我只有一个选择,因为我根本不会做3d建模。。。

亚克力外壳的图纸画起来简单而且设计难易度低,更何况我高中开始各种假期工作赚零花钱都是在帮别人做cad图纸

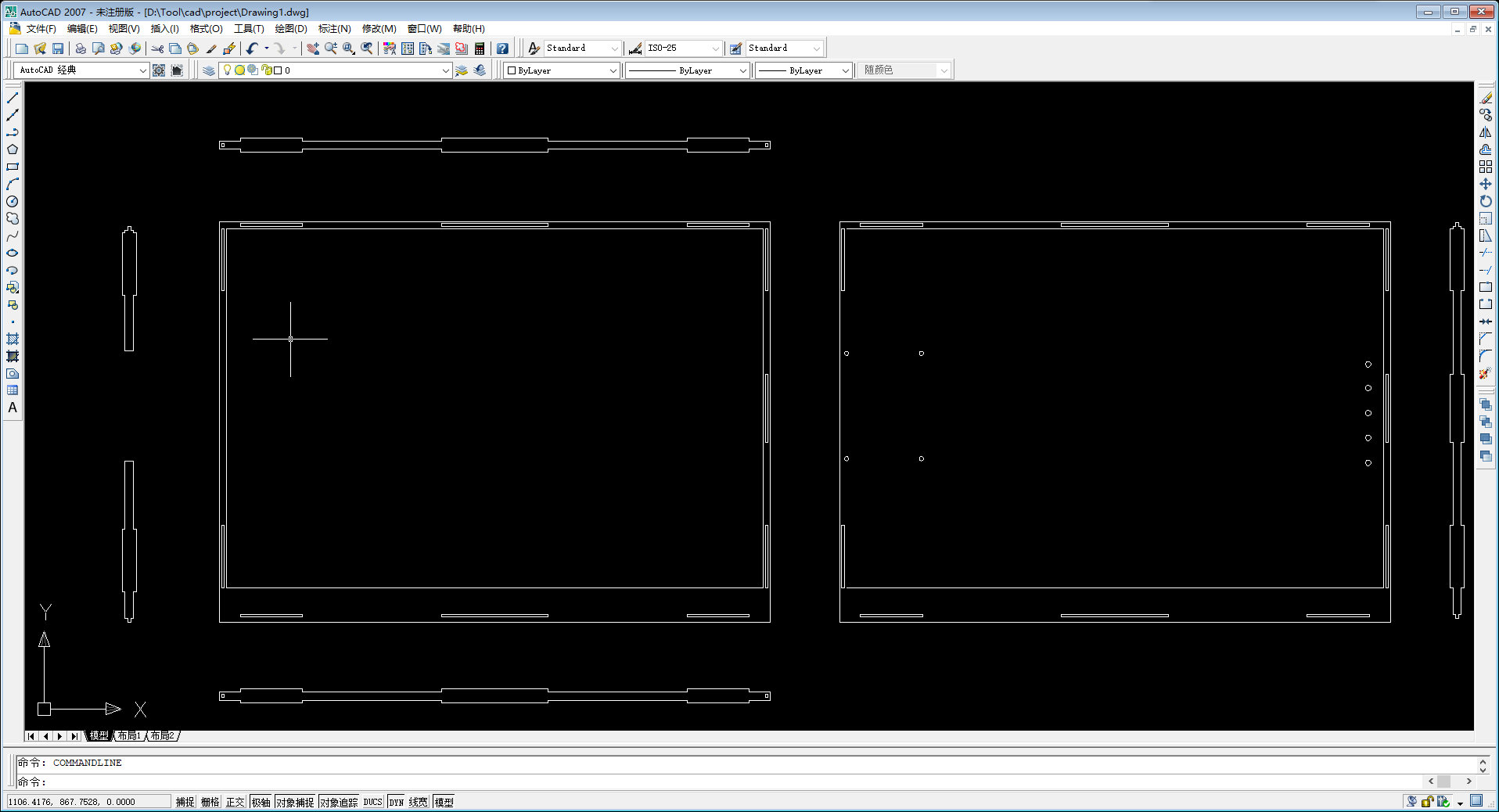

首先是量好面板规格以及驱动板厚度,切记驱动板不要贴住面板,然后使用纸笔画出草图,之后使用cad绘制。

注意:背板上要留出驱动板螺丝位,如果是有螺丝位的面板需要前面板留出螺丝位(但边框会变大),按键板按钮位,侧板设计留出插线空余,单位为毫米。

之后就可以去马云家定制了。

组装:

因为我选的面板没有螺丝位,所以使用胶带固定面板,你没有看错,真的是胶带。

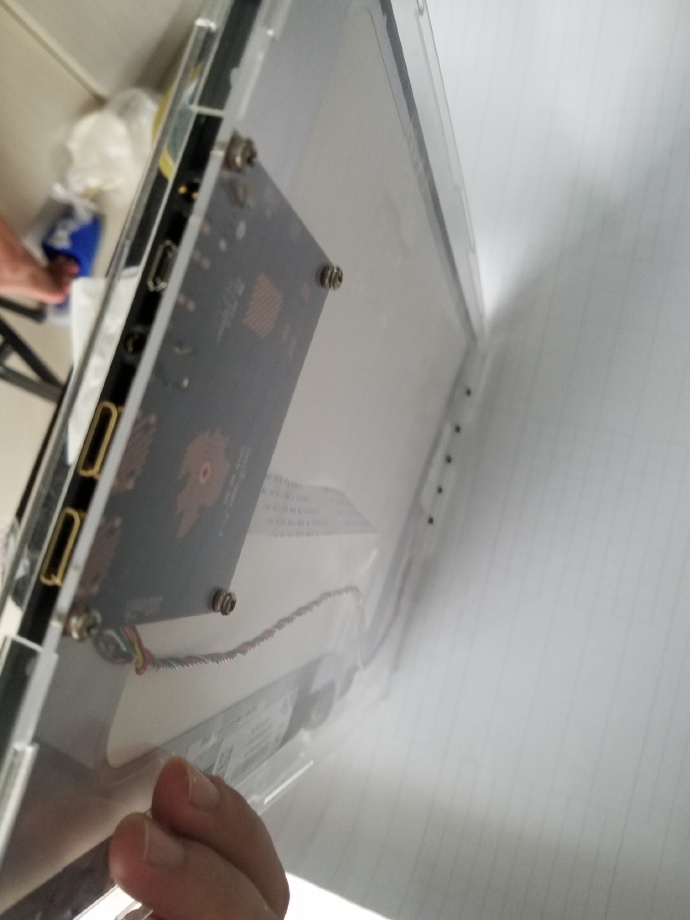

之后将驱动板拧到背板上,按键板用胶带粘上。

之后将所以卡扣怼上,开始渗入亚克力胶(其实就是模型里的流缝胶),注意不要滴到面板以及驱动板上就好。

到这一步就完成95%了,最后给我们可爱的显示器裹上一层高贵的碳纤维贴纸。瞬间从low的不行的电子垃圾变成了还能看的电子垃圾。

事实证明,贫穷才是第一生产力,我要是有钱,会这么折腾?

不过更折腾的还在后面,下次估计要写一下我是怎么绕过校园网的共享检测的故事,想想就气,我这种每个月主力卡+流量卡话费才20的为什么要为了校园宽带办一张49月租的卡啊。
